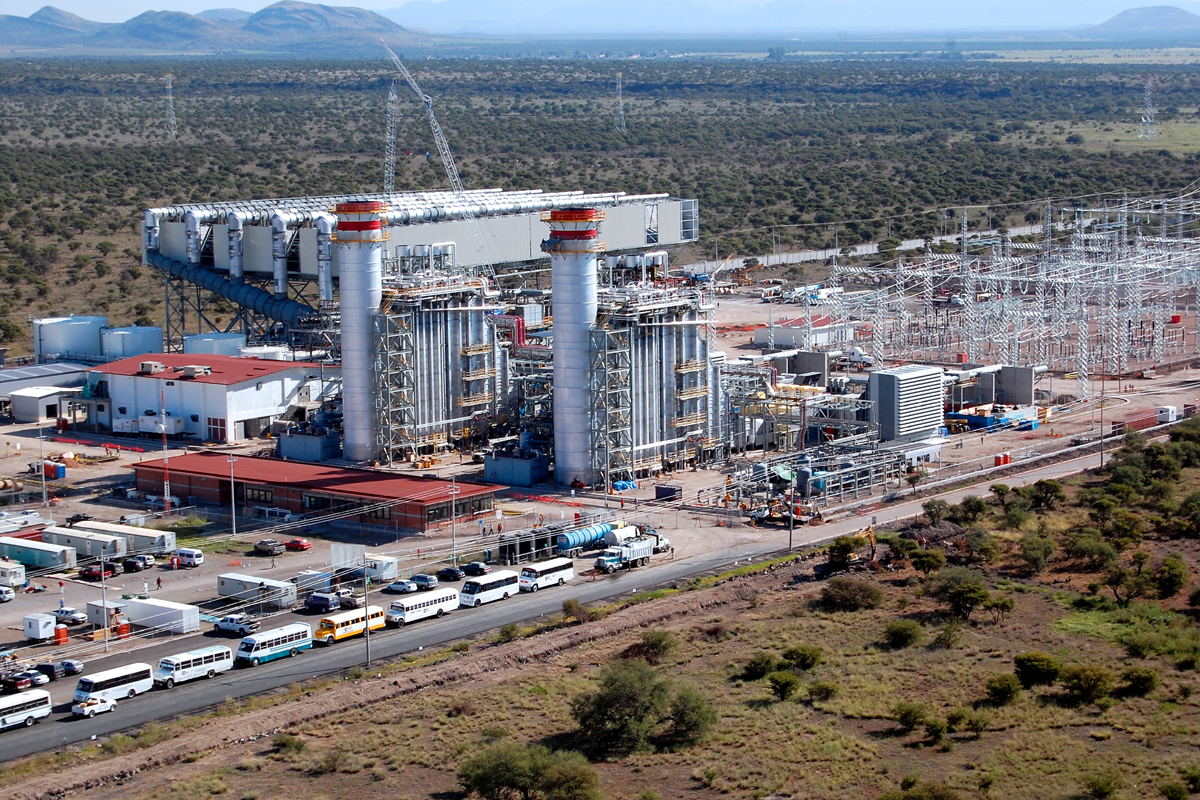

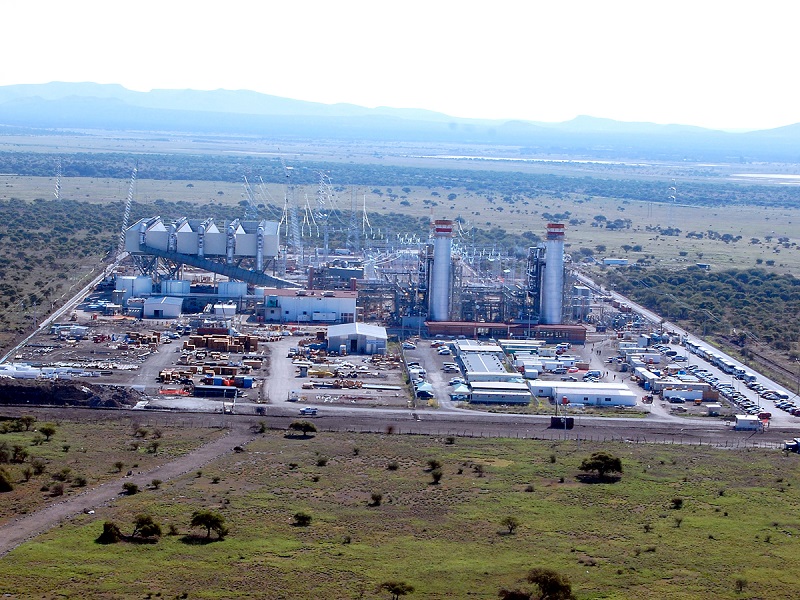

C.F.E. C.T. C.C.C. Central Térmica de Ciclo Combinado Norte.
Alcance:
  • Suministro de materiales para la fabricación de cabezales de vapor.
  • Ingeniería a detalle para la fabricación de ductos (Cabezales.)
  • Fabricación de cabezales (Tubería pre-fabricada) entalleres.
  • Preensamble de piezas en talleres.
  • Traslado de piezas al sitio.

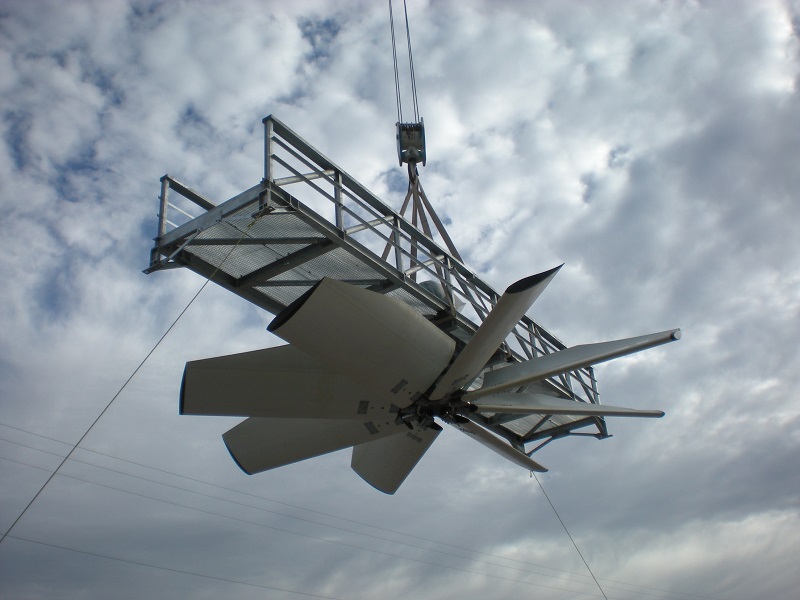

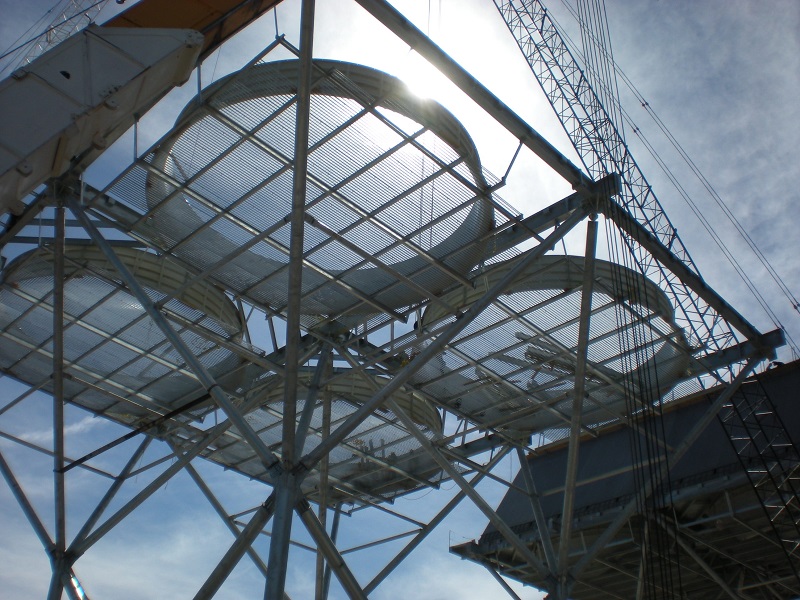

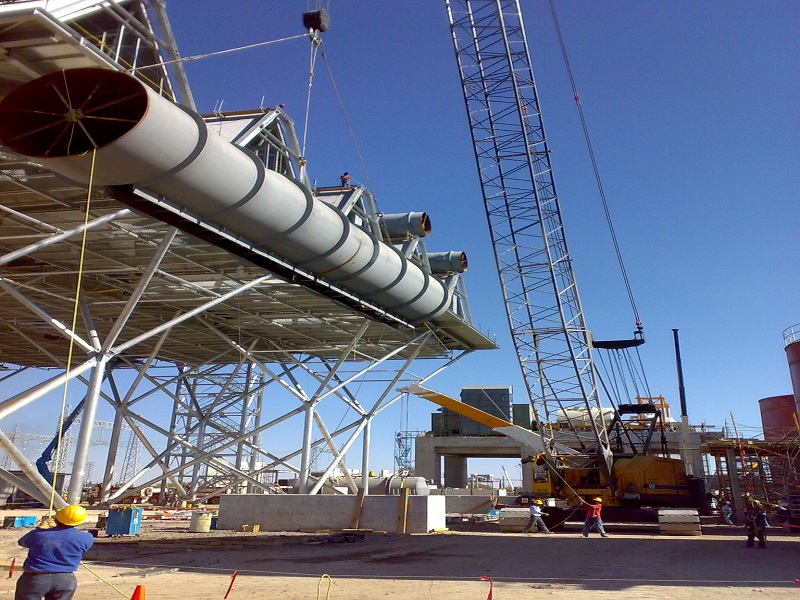

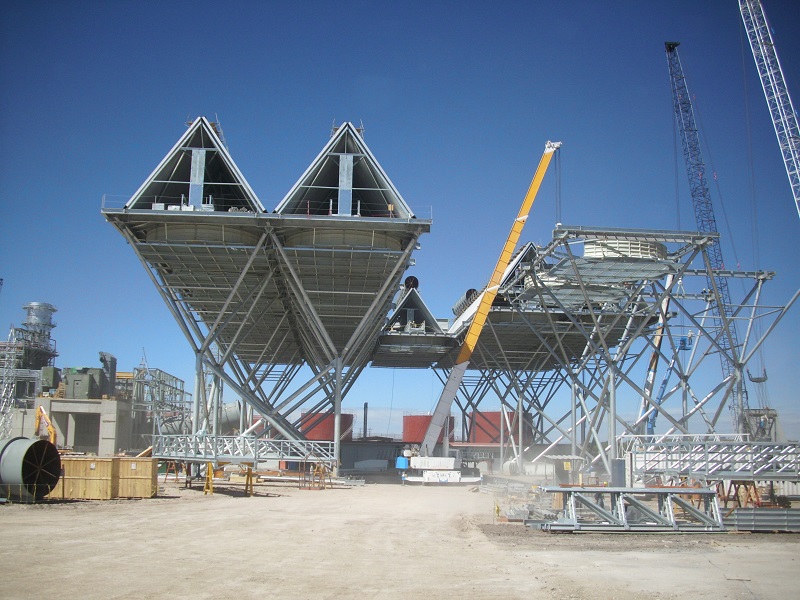

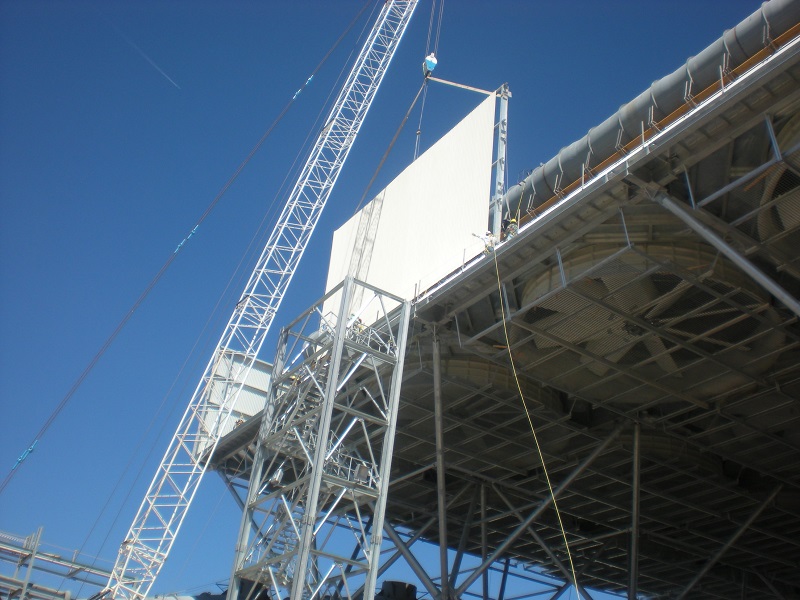

  • Montaje de estructura principal del aerocondensador, ventiladores, paneles, cabezales de vapor, líneas de vapor, plataformas, escaleras y barandales.
  • Instalación eléctrica (Tendido de charolas y cableado.)
  • Pruebas iniciales para la puesta en marcha. (Aerocondensador, caja caliente, calderas y turbinas.)



  • Descripción general

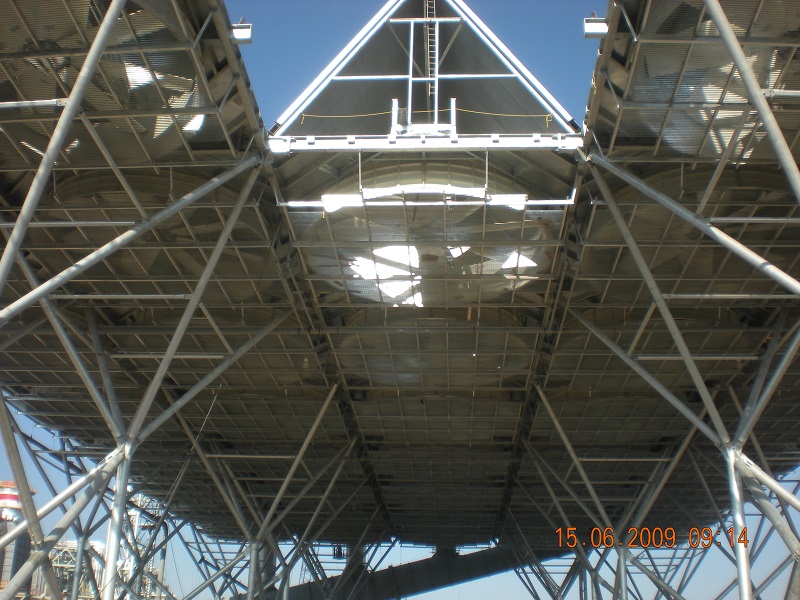

    El aerocondensador es un intercambiador de calor utilizados en las centrales de generación para condensar el vapor proveniente de la descarga de la turbina de baja presión. Para ello, el vapor es conducido por medio de grandes tubos hasta los paneles de condensación. El medio refrigerante, en este caso es aire forzado, que por medio de ventiladores, pasará a través de unos haces de tubosaleteados que componen los paneles.

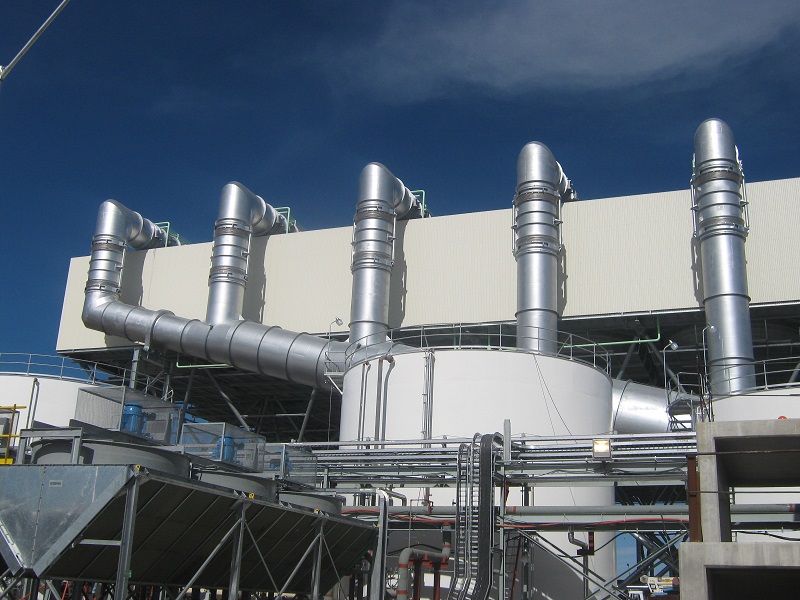

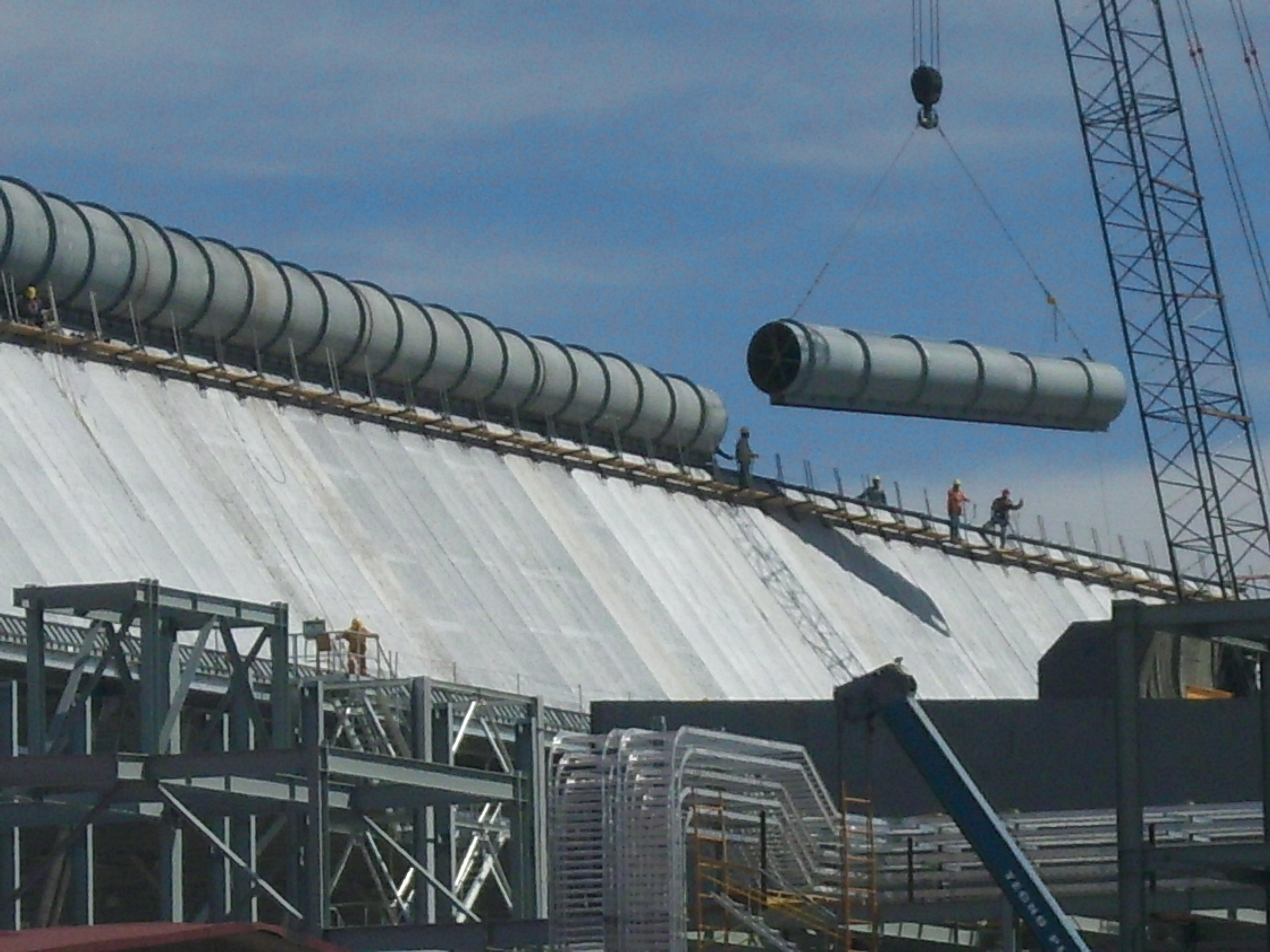

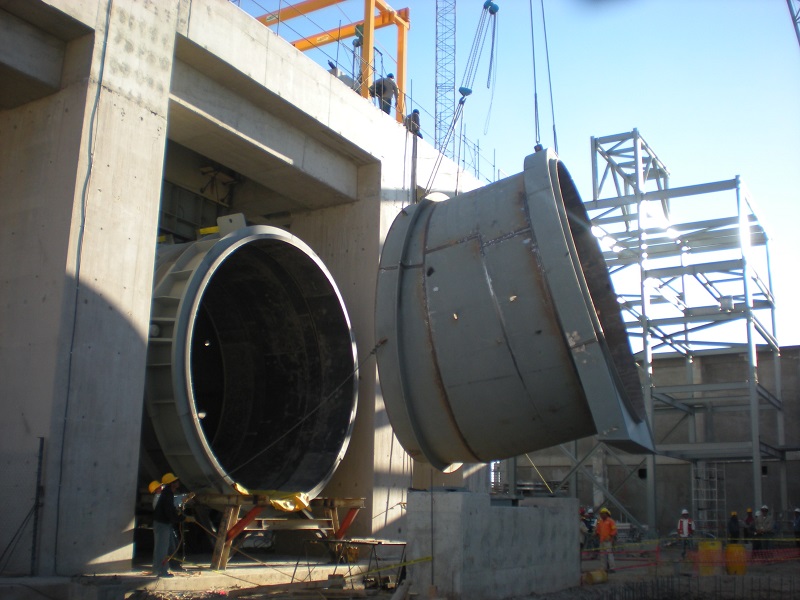

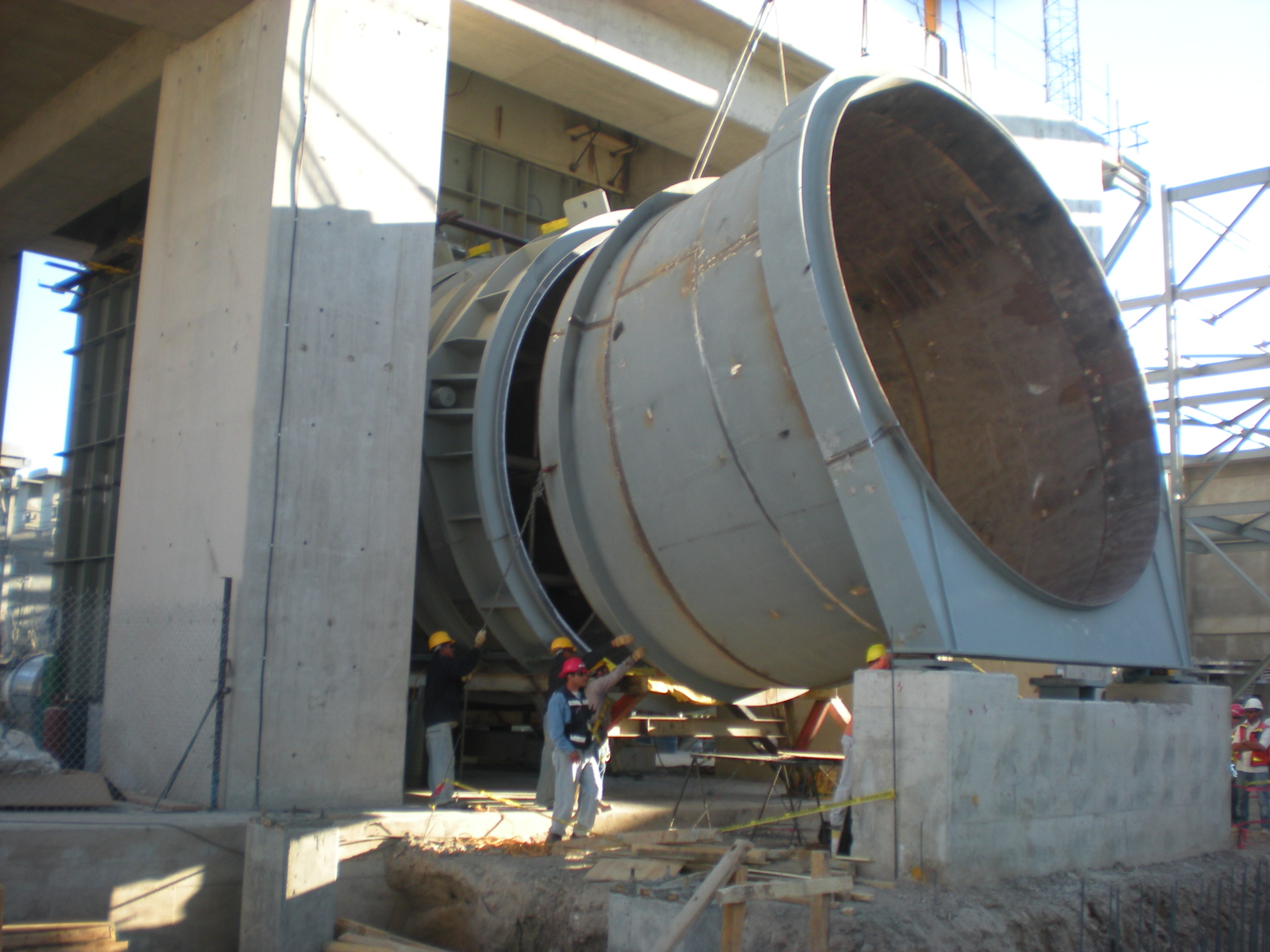

    Fabricación de cabezales:

    Ductos con diámetro desde 1.16 mts hasta 2.80 mts. Incluyendo el suministro de materiales. Peso total:370Ton. de acero.



    Procesos de manufactura desarrollados:

  • Trazo.

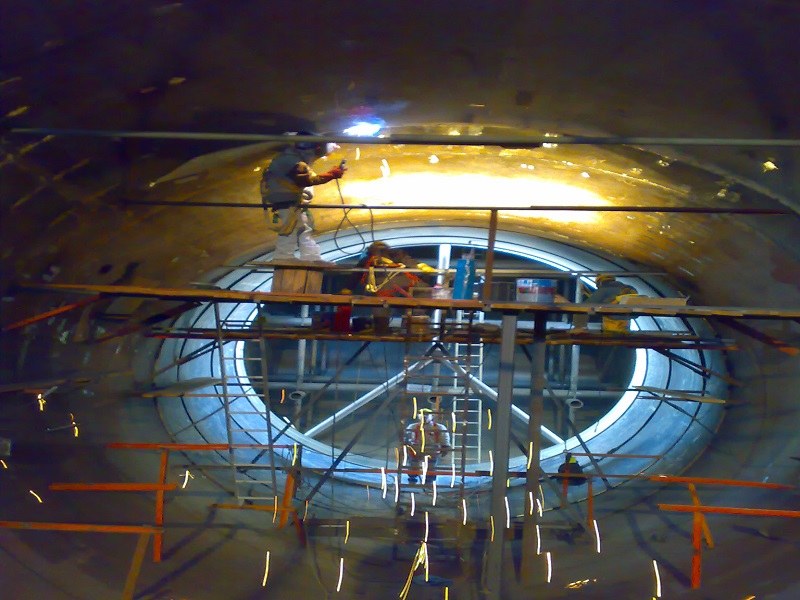

  • Soldadura.
  • Corte.
  • Limpieza mecánica.
  • Habilitado.
  • Acabados.
  • Rolado.
  • Conformado.
